待望のエアフォース、ハイエース専用キットがついに登場！今回は足回り詳細についてご紹介。ここでは基本の車高調キットの説明に加え、オプションとなる足回りのキットも紹介するゾ。
ハイエース用のエアサスキットだが、まずは専用車高調キットについておさらいだ。
ハイエース用のキットは商用車（リジッドアクスル）特有の、突き上げを軽減する『コンフォートシャックル』が付属する「コンフォートエアサスキット」と、付属しない「エアサスキット」の2つがある。
さらに車高補正機能を備えるハイトセンサー型の「GOLDキット」とプレッシャーセンサー型の「Super Performanceキット」に分かれるため、計4タイプが存在する。
今回詳しく紹介するのはシャックル付きコンフォートエアサスキットのSuper Performanceバージョンだが、4タイプとも基本的な構造は変わらないので、説明にあたっては問題ないだろう。
ここでは、車高調キットの詳細に加え、オプション設定についても紹介するから、写真の説明書きをよく読むべし！
ハイエース用エアサスの最終ウエポン、エアフォースから目が離せない!!
FRONT
フロント足はスリーブタイプのエアバッグ付き車高調となる。ハイエースはフロントのスペースが狭いため、従来エアバッグを収めることが難しいとされてきたが、エアフォースでは省スペース型のスリーブタイプを採用することで問題をクリア。また、低車高によるスタビリンクの上昇＆ねじれを解消し、本来の性能を発揮させる専用スタビリンクも付随。トーションバーは抜き去った、レス仕様となる。
【ココがポイント！】加工いらずなスリム設計！
これは他社製のエアバッグの装着例。フロントヘビーのハイエースに対応するため、ベローズタイプのバッグを使用しているが、ナックルと干渉するため、ナックル自体を削っている。このような加工が要らないことも大きなメリットだ。
車高調は全長調整式となるが、ベタ落ちさせることを考えると、一番低いところでのセッティングとなる。
また、車高調のロワマウントは純正ショックマウント位置より、外側にすることでストローク量を稼いでいる。
バンプストップは薄型タイプへの変更が必須となるが、キットには含まれない。
エアバッグのロワマウントとローダウンブロックの役割を果たすのがダウンブラケット。4インチ程度のダウン量となる。U字ボルトも付属する。
ショックとバッグの位置関係を見てほしい。バッグ縮小時も干渉しないので、バッグの破損とも無縁だ。
車高調は全長調整機能付きで、なおかつ36段階の減衰力調整機能付き。乗り心地を任意で変更できることもポイントだ。
ホーシングがフレームに近接するため、バンプストップは取り払うこととなる。
REAR

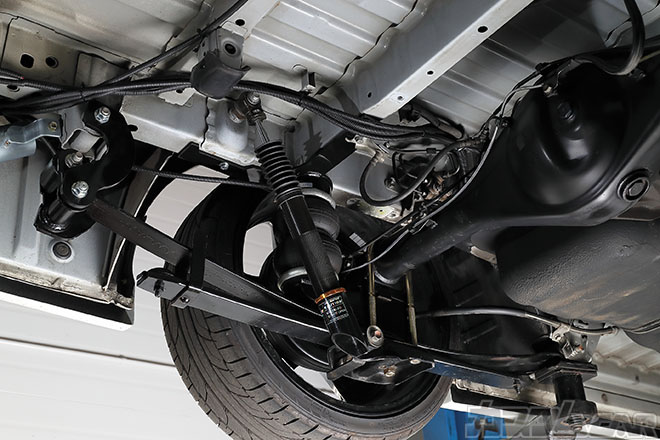

リア足は純正リーフスプリングを2枚抜いた形で流用。減衰力調整付きのオリジナル車高調とエアバッグ、ダウンブラケットとU字ボルトがキットに含まれる。必要不可欠なパーツがすべて揃っていることがキットのウリだ。
【ココがポイント！】乗り心地がよくなる秘密はこれ！
このS字状のシャックルが乗り心地を左右するキモ。ホットスタイル製の『コンフォートシャックル』で、ストローク時にリーフが後ろ方向へと伸びるような形でスイングするため、突き上げによる不快感を軽減。これが付随するのが「コンフォートエアサスキット」だ。
キットはコチラ
コンフォートエアサスキット
コンフォートエアサスキット
エアサスキット
エアサスキット
気になるオプション設定もCheckしていこう！

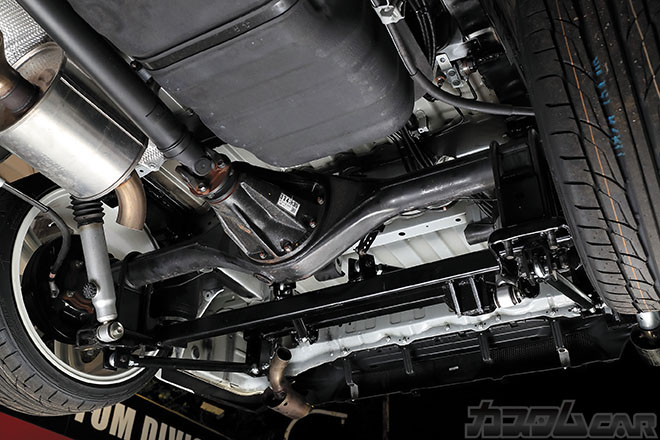

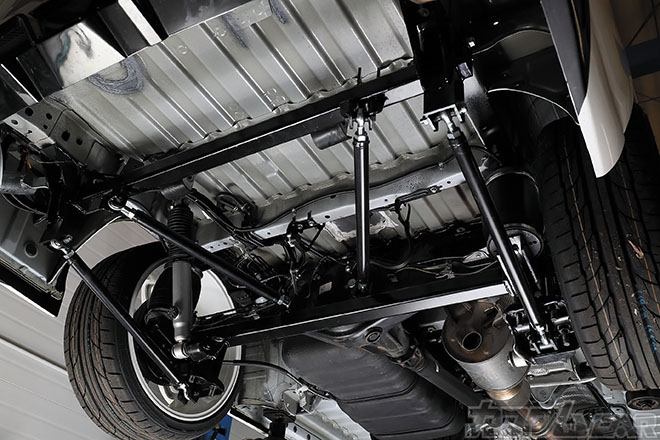

過激な低さを求める人向ききに、リーフリジッドから4リンク式サスペンションへと変更するボルトオン4リンクキットも開発中！現在試作の段階だが、こんな大掛かりな足回り変更でありながら、ボルトオンキットであることが特筆すべき点。試作品は横方向へのサブフレームがリンクのマウントとなる構造で、リンクはターンバックル機構付き＆ピロ加工済み。現状、発売時期は未定だが、乞うご期待！
スリーブタイプよりも容量の大きいベローズタイプにも交換可能。ベローズタイプに交換することで車高アップが早くなるため、伸びの良さを求める人にはオススメ。ただ、アーム等の一部切削加工が必要となる。スリーブからベローズタイプに交換することで価格は6万円UP（左右セット）。加工工賃は施工するショップへ要問い合わせ。
